الدفاع عن الشبكة ذات الطور المنفصل: لماذا تطلب الإلكترونيات الحديثة أجهزة حماية الجهد القياسية الأمريكية المخصصة

الحكم المباشر على عدم استقرار الشبكة والحماية الآلية للطاقة

تتطلب المعدات الكهربائية الحديثة العاملة على شبكة الولايات المتحدة حماية نشطة لأن خطوط إمداد المرافق القياسية معرضة بطبيعتها للتقلبات الديناميكية التي تتجاوز بكثير ضربات البرق البسيطة. أ حامي الجهد القياسي الأمريكي هي آلية دفاع لا غنى عنها التي تراقب المعيار بنشاط 120 فولت تيار متردد أحادي الطور (أو خط منفصل الطور 240 فولت)، يقوم بفصل الأحمال الحساسة على الفور عندما ينخفض الجهد إلى الأسفل 104 فولت تيار متردد (تحت الجهد) أو يتسلق أعلاه 132 فولت تيار متردد (الجهد الزائد). في حين أن شرائط الاندفاع القياسية تتعامل مع الارتفاعات العابرة عالية الطاقة على فترات ميكروثانية، فهي عمياء تمامًا عن ظروف الجهد الزائد والجهد المنخفض - المعروفة بالعامية باسم الانتفاخات والانقطاعات - التي تدمر ضواغط الأجهزة، ولوحات التحكم الرقمية، وإمدادات الطاقة في وضع التبديل.

لتأمين الأصول السكنية والتجارية الخفيفة القيمة، يعد استخدام أداة حماية الجهد الكهربي المخصصة ذات الاستشعار التلقائي مع مؤقت تأخير متكامل هي الطريقة الوحيدة الموثوقة لمنع فشل الأجهزة النظامية. تواجه شبكة المرافق بانتظام حالات شاذة في تبديل الأحمال، والتدهور المادي للشبكة، وظروف "محايدة عائمة". تعرض هذه الأحداث المعدات المتصلة لتقلبات جهد كارثية. من خلال فرض فصل مادي صارم وإدخال فترة تأخير للسماح باستقرار الشبكة، يمنع واقي الجهد دورة الطاقة السريعة المدمرة التي تتطلب آلاف الضواغط ووحدات التحكم الإلكترونية سنويًا.

بدون مراقبة الجهد الكهربي النشطة والمعتمدة على التتابع، تتعرض الأجهزة لخطر مستمر من التدهور الصامت. يعتقد مالك المنزل أو المشغل التجاري النموذجي في الولايات المتحدة خطأً أن شرائط الحماية القياسية من زيادة التيار توفر تغطية كاملة. في الواقع، فإن حدث الجهد الزائد الذي يستمر عدة دقائق سيتجاوز بسهولة مكونات القمع السلبية هذه، مما يؤدي إلى الهروب الحراري الموضعي والفشل الفوري لوحدة التحكم. يمثل الاستثمار في واقيات الجهد الآلي عالية الجودة خطوة هندسية وقائية حاسمة لتحقيق الاستقرار في توصيل الطاقة عند نقطة الاستهلاك.

فك رموز بنية الشبكة الكهربائية ذات الطور المقسم في الولايات المتحدة

لكي نفهم سبب أهمية حماية الجهد الكهربي في أمريكا الشمالية، يجب على المرء أن يدرس البنية المحددة لنظام التوزيع الكهربائي في الولايات المتحدة. يتم تزويد معظم المباني السكنية والتجارية الخفيفة في الولايات المتحدة بمرحلة واحدة نظام تقسيم الطور 120 فولت/240 فولت ، مشتق من ملف ثانوي لمحول المرافق مع محايد مركزي مؤرض عند مدخل الخدمة. يوفر هذا الإعداد ساقين ساخنتين متميزتين بجهد 120 فولت (الخط 1 والخط 2) يختلفان في الطور بمقدار 180 درجة عن بعضهما البعض، جنبًا إلى جنب مع موصل محايد مشترك.

خطر المحايد العائم

تحدث أخطر حالات الجهد الزائد المزمن في نظام تقسيم الطور في الولايات المتحدة عندما يصبح الموصل المحايد المشترك متدهورًا أو مفككًا أو مقطوعًا تمامًا - وهي ظاهرة معروفة في الهندسة الكهربائية باسم العائمة محايدة . عندما يفشل الاتصال المحايد، يتم فقدان النقطة المرجعية لساقي 120 فولت. لم يعد الجهد الكهربي على كل ساق مثبتًا على 120 فولت بالنسبة للأرض؛ وبدلاً من ذلك، يتم تقسيم الجهد عبر الخطين بناءً على نسبة الأحمال المتصلة.

على سبيل المثال، إذا كان الخط 1 به جهاز منخفض المعاوقة قيد التشغيل (مثل الميكروويف أو سخان الفضاء) وكان الخط 2 به حمل عالي المعاوقة متصل (مثل جهاز تلفزيون أو وحدة تحكم في الإضاءة LED)، فيمكن أن يرتفع الجهد الكهربي على الخط 2 على الفور إلى 180 فولت تيار متردد أو أعلى ، بينما ينهار السطر 1 إلى 60 فولت تيار متردد . ستؤدي هذه الحالة غير المتوازنة إلى احتراق لوحات التحكم على الخط 2 على الفور وتتسبب في توقف المحرك على الخط 1. يظل واقي التيار القياسي سلبيًا تمامًا خلال هذا الحدث لأن الجهد الكهربي لا يتجاوز عتبة التثبيت (والتي تكون عادةً 330 فولت أو أعلى بالنسبة للأرض). فقط واقي الجهد المخصص، الذي يقوم بتقييم جهد RMS (جذر متوسط ​​التربيع)، يمكنه اكتشاف هذا التحول وعزل الأحمال قبل حدوث الضرر.

علاوة على ذلك، غالبًا ما تؤدي عمليات المرافق المحلية إلى تحولات عابرة في توازن الشبكة. المناطق الصناعية التي تتقاسم خطوط التوزيع مع المناطق السكنية تعرض الدوائر المنزلية للعمولات الاستقرائية عند تشغيل أو إيقاف دورات الآلات الثقيلة. يمكن لهذه التقلبات أن تؤدي إلى انتفاخات موضعية تحوم حول 140 فولتًا من التيار المتردد لعدة ثوانٍ - وهي فترة كافية لكسر حواجز العزل الأولية في الأجهزة المنزلية ولكنها قصيرة بما يكفي للهروب من قواطع الأمان القياسية.

الإفراط في الجهد مقابل آليات الضرر تحت الجهد

تهاجم شذوذات الجهد المستمر الأجهزة الحديثة بطريقتين مختلفتين تمامًا اعتمادًا على ما إذا كان الخط يعمل عاليًا جدًا أو منخفضًا جدًا. يوضح فهم آليات الضرر المادي هذه سبب عدم كفاية الحماية الأساسية من زيادة التيار لسلامة النظام بالكامل.

الإفراط في تدهور الجهد

الجهد الزائد المستمر (الفولتية التي تتجاوز 132 فولت تيار متردد على خط اسمي 120 فولت) يفرض تيارًا زائدًا عبر دوائر سعوية ومقاومة، مما يؤدي إلى تسريع توليد الحرارة وفقًا لقانون جول الأول. يؤدي هذا الحمل الحراري الزائد إلى تحطيم طبقات العزل الكهربائي المجهرية في أشباه الموصلات، مما يؤدي إلى حدوث دوائر قصيرة موضعية داخل وحدات التحكم في المعالجات الدقيقة. بالإضافة إلى ذلك، يمكن أن تسخن المكثفات المدمجة (MOVs) داخل واقيات التيار الأساسية وتفشل بشكل كارثي إذا تعرضت لجهد زائد لفترة طويلة، مما يمثل في بعض الأحيان خطر نشوب حريق محلي.

انخفاض الجهد وتلف المحرك

يعتبر انخفاض الجهد، أو "الانقطاع" (حيث ينخفض الجهد أقل من 104 فولت تيار متردد)، مدمرًا بشكل خاص للأحمال الحثية، بما في ذلك الضواغط المحكم الموجودة في مكيفات الهواء والثلاجات والمضخات الحرارية. تعتمد المحركات الحثية على جهد ثابت لتوليد عزم الدوران المغناطيسي اللازم للدوران. عندما ينخفض جهد التشغيل، يزداد انزلاق المحرك، ويجب أن يسحب أكثر حداثة بشكل ملحوظ لتلبية الطلب على الحمل الميكانيكي. يؤدي هذا الارتفاع في التيار إلى خلق إجهاد حراري شديد في ملفات المحرك، مما يؤدي إلى إذابة طبقة عازلة المينا الواقية الرقيقة.

إذا انخفض الجهد إلى مستوى منخفض جدًا، فلن يتمكن المحرك من التغلب على متطلبات عزم الدوران الخاصة به ويدخل في حالة حالة الدوار المقفل . أثناء حدث الدوار المقفل، يرتفع سحب التيار إلى قيمته القصوى، مما يؤدي بسرعة إلى تعطل الأحمال الحرارية الزائدة أو حرق محرك الضاغط بشكل دائم في حالة فشل تشغيل هذه المفاتيح الحرارية.

في الإلكترونيات الرقمية، يمكن أن يتسبب الجهد المنخفض في دخول الدوائر المنطقية إلى حالات غير محددة، مما يؤدي إلى تلف البيانات، وأخطاء كتابة الذاكرة، وتعطل النظام بشكل عشوائي. سوف تحاول مصادر الطاقة ذات الوضع المبدل (SMPS) التعويض عن جهد الدخل المنخفض عن طريق سحب المزيد من التيار للحفاظ على القوة الكهربائية المطلوبة للإخراج، مما يضع ضغطًا هائلاً على ترانزستورات التبديل الأولية ويتسبب في تشغيلها عند درجات حرارة عالية بشكل خطير.

المعلمات التقنية الرئيسية لحماة الجهد القياسي الأمريكي

عند تقييم واقي الجهد القياسي الأمريكي للتكامل السكني أو التجاري، فإن العديد من المواصفات الهندسية المتميزة تحدد أداءه وموثوقيته الميدانية. تم تصميم القيم القياسية لتتوافق مع ANSI C84.1، الذي يحدد معدلات الجهد المفضلة لأنظمة الطاقة ذات التيار المتردد في الولايات المتحدة.

التكامل من توقيت تأخير ذكي قابل للتعديل يمكن القول إن الميزة الوقائية الأكثر أهمية لهذه الأنظمة. عند حدوث شذوذ في الشبكة، غالبًا ما يواجه خط المرافق انقطاعًا سريعًا ومتتاليًا لفترة وجيزة حيث تحاول وحدات الاسترداد التلقائية على خطوط توزيع المرافق إزالة الأخطاء العابرة. بدون مؤقت تأخير، سيتعرض الجهاز القياسي لدورات طاقة سريعة النيران.

بالنسبة للأجهزة التي تعتمد على الضاغط، فهذا أمر خطير للغاية. إذا تم إيقاف تشغيل ضاغط الثلاجة، يظل غاز التبريد عند ضغط مرتفع على جانب التفريغ للمضخة. إذا تم تشغيل الطاقة مرة أخرى على الفور خلال ثوانٍ، فإن المحرك يفتقر إلى عزم الدوران لبدء الدوران ضد ضغط الرأس المرتفع هذا، مما يؤدي إلى سحب تيار الدوار المقفل حتى يتعطل مفتاح التحميل الزائد الحراري الداخلي. أ دورة تأخير لمدة 3 دقائق على الأقل يضمن أن تكون ضغوط غاز التبريد معادلة تمامًا قبل السماح للضاغط بإعادة التشغيل، مما يؤدي إلى إطالة العمر التشغيلي الإجمالي بشكل كبير.

تستخدم واقيات الجهد المتقدمة وحدة تحكم رقمية دقيقة تقوم باختبار شكل موجة التيار المتردد الواردة مئات المرات في الثانية لحساب جهد RMS الحقيقي. وهذا يمنع التعثر الكاذب الناتج عن التشوه التوافقي قصير العمر أو تيارات تدفق بدء تشغيل المحرك. يمكن لوحدة التحكم الدقيقة التمييز بين انخفاض الدورة الفرعية غير الضار والانخفاض الحقيقي والمستدام للجهد المنخفض، مما يضمن وقت تشغيل عالي للنظام مع توفير حماية لا مثيل لها.

تحليل هندسي مقارن لأنواع حماية الطاقة

غالبًا ما يكون هناك ارتباك في السوق فيما يتعلق بالاختلافات بين أجهزة الحماية من زيادة التيار القياسية (SPDs) وأجهزة حماية الجهد التلقائي (AVPs) وإمدادات الطاقة غير المنقطعة (UPS). تستهدف كل تقنية شذوذًا مختلفًا تمامًا في الشبكة.

أجهزة الحماية من زيادة التيار (SPDs)

تم تصميم SPDs للتعامل مع ارتفاعات الجهد من النانو ثانية إلى الميكرو ثانية الناتجة عن البرق أو أحداث التبديل الاستقرائي. يستخدمون مكثفات الأكسيد المعدني (MOVs) لتحويل طاقة الجهد العالي الزائدة مباشرة إلى المسار الأرضي. ومع ذلك، لا تستطيع أجهزة SPD تنظيم الجهد. إذا ارتفع جهد خط الشبكة إلى 145 فولت تيار متردد وظل هناك لمدة دقائق أو ساعات، فسوف يسمح SPD إما لهذا الجهد المدمر بالمرور مباشرة إلى الحمل أو ارتفاع درجة الحرارة والاحتراق أثناء محاولة تثبيت تضخم الطاقة المستمر.

حماة الجهد التلقائي (AVPs)

AVPs عبارة عن مرحلات مراقبة نشطة. إنهم لا يحاولون قمع أو امتصاص الجهد الزائد المستمر. وبدلا من ذلك، فإنها تعمل كمفاتيح إلكترونية عالية السرعة. في اللحظة التي يخرج فيها الجهد عن حدود التشغيل الآمنة، تقوم الحالة الصلبة الداخلية أو المرحل المغناطيسي بفتح الدائرة فعليًا، مما يعزل الحمل. إنها لا تتطلب أي مواد استهلاكية ولا تتحلل بمرور الوقت عند فصل أحداث الجهد العالي.

مصادر الطاقة غير المنقطعة (UPS)

توفر UPS طاقة احتياطية نشطة باستخدام بطاريات الرصاص الحمضية أو بطاريات الليثيوم الداخلية. توفر أنظمة UPS عبر الإنترنت ذات التحويل المزدوج أعلى مستوى من الحماية من خلال التصحيح المستمر للتيار المتردد الوارد إلى التيار المستمر ثم عكسه مرة أخرى إلى موجة جيبية نظيفة ومعزولة للتيار المتردد. على الرغم من فعاليتها العالية، إلا أنها باهظة الثمن، وكبيرة الحجم، وتتطلب استبدال البطاريات بانتظام، كما أنها باهظة التكلفة لتطبيقات الأجهزة الكبيرة مثل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والتبريد التجاري، والآلات الثقيلة ذات المحركات.

تقييم أنواع النظام: مقارنة الأجهزة

لمساعدة المهندسين ومديري المرافق في اختيار استراتيجية الحماية المناسبة، يقارن الجدول التالي كيفية تعامل كل تقنية مع أحداث الشبكة الشائعة.

كما يوضح الجدول 2، غالبًا ما يشتمل نظام الحماية المتوازن على كل من SPD وAVP. في تصميم كهربائي حديث، يتم تثبيت SPD على اللوحة الرئيسية لامتصاص الزيادات الشديدة في الطاقة العالية الناتجة عن البرق، بينما يتم نشر AVPs في الأجهزة الفردية لحمايتها من انقطاع التيار الكهربائي، والأجسام المحايدة العائمة، والزيادات المفاجئة في استعادة المرافق. يُشار إلى هذا التكوين متعدد الطبقات باسم "استراتيجية منسقة للحماية من زيادة الجهد والجهد"، والتي تعمل على تحسين طول عمر المعدات والسلامة التشغيلية.

استراتيجيات التثبيت الأمثل: نقطة الاستخدام مقابل المنزل بأكمله

يتضمن تنفيذ الحماية الفعالة للجهد اتباع نهج استراتيجي متعدد المستويات. اعتمادًا على الميزانية وإشغال المبنى وكثافة المعدات الحيوية، يتم نشر الأنظمة إما عند مدخل الخدمة الكهربائية الرئيسي أو مباشرة في الأجهزة الفردية عالية القيمة.

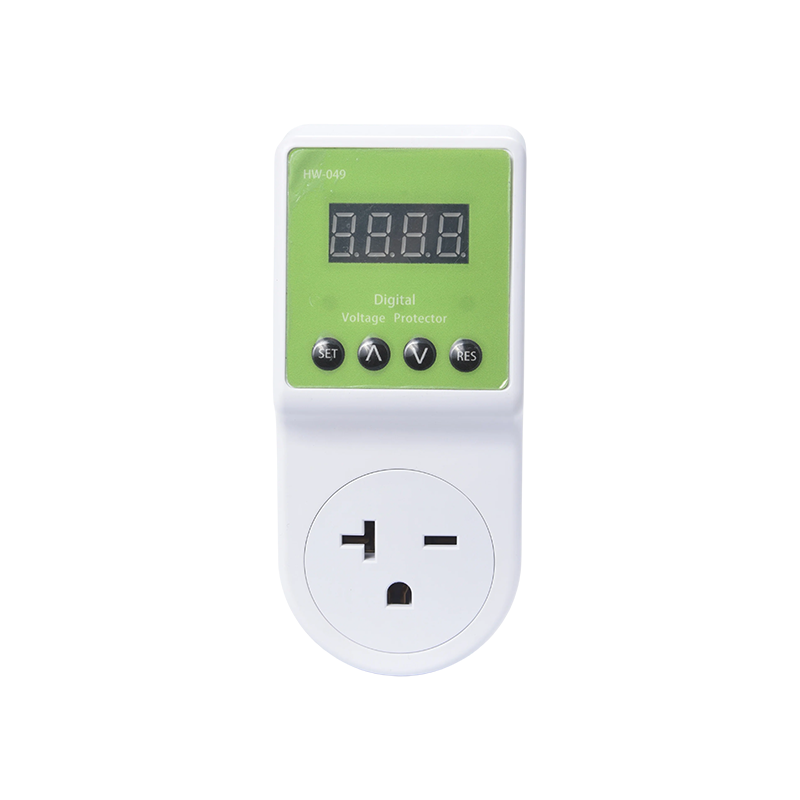

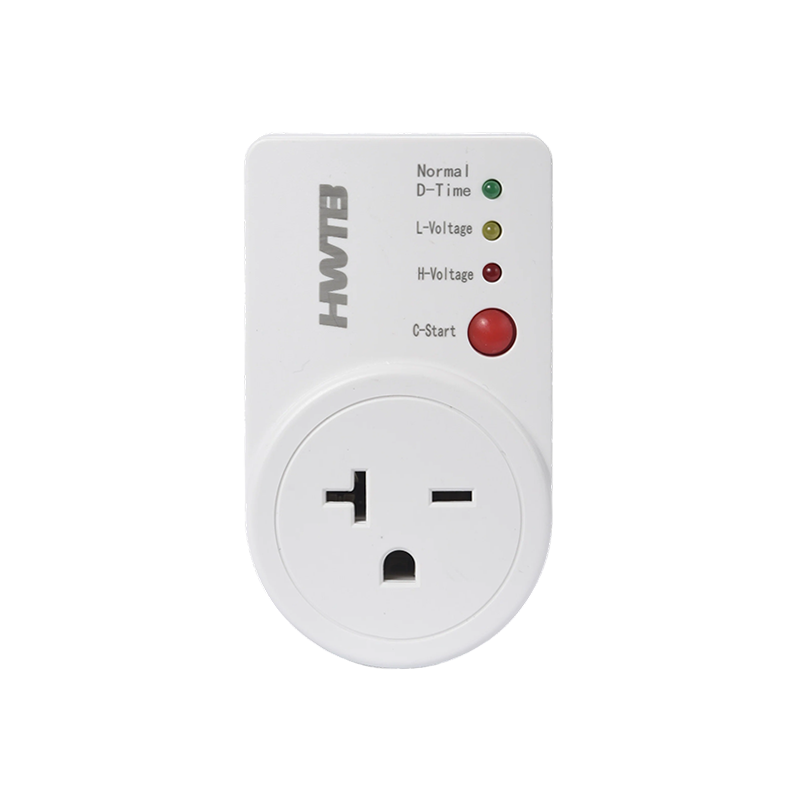

واقيات الجهد الكهربي عند نقطة الاستخدام

بالنسبة للأجهزة الاستهلاكية الفردية ذات القيمة العالية - مثل الثلاجات الذكية والغسالات وأفران الميكروويف - توفر واقيات نقطة الاستخدام حلاً فعالاً للغاية للتوصيل والتشغيل. يتم توصيل هذه الوحدات المدمجة مباشرة بمقبس NEMA 5-15R أو 5-20R القياسي. يتم بعد ذلك توصيل الجهاز مباشرة بمقبس إخراج الحامي. غالبًا ما تتميز هذه الأجهزة بأوقات تأخير قابلة للبرمجة من قبل المستخدم وشاشات رقمية واضحة تعرض الجهد الكهربي وسحب التيار في الوقت الفعلي، مما يسمح للمستخدمين بالتحقق من صحة الخط في لمحة.

مرحلات مراقبة جهد المنزل بالكامل المثبتة على اللوحة

لتأمين منشأة أو مسكن بأكمله، يتم تركيب مرحل مراقبة الجهد متعدد المراحل على اللوحة مباشرة بجوار اللوحة الكهربائية الرئيسية. تقوم هذه الأجهزة الصناعية بمراقبة جهد الخط الوارد والتحكم في موصل مغناطيسي عالي القدرة للخدمة الشاقة.

عندما يتحول جهد المرافق الوارد خارج المعلمات الاسمية، يقوم مرحل المراقبة بإلغاء تنشيط ملف الموصل، مما يؤدي على الفور إلى فصل اللوحة الكهربائية بالكامل عن شبكة المرافق. يوصى بشدة بهذا التكوين للمواقع المعرضة لنشاط العواصف المتكرر أو انقطاع التيار الكهربائي المستمر أو البنية التحتية للشبكة شديدة التغير. يجب أن يتم تركيب أجهزة الحماية للمنزل بالكامل بواسطة كهربائي مرخص، حيث إنها تتفاعل مباشرة مع خطوط تغذية الخدمة الرئيسية قبل قواطع الدائرة الفرعية.

الامتثال ومعايير السلامة الخاصة بالقانون الكهربائي الوطني (NEC).

يجب أن تتوافق أي أجهزة حماية للجهد مدمجة في أسلاك المباني الأمريكية الدائمة مع قوانين البناء المحلية والوطنية. لقد زاد قانون الكهرباء الوطني (NEC) بشكل مطرد من صلاحيات معدات جودة الطاقة لتحسين السلامة وحماية أنظمة البناء من الأعطال الكهربائية.

1. المادة 242 من NEC (الحماية من الجهد الزائد): يحكم التثبيت الصحيح لأنظمة الحماية من زيادة التيار ومراقبة الجهد. بموجب التكرارات الأخيرة لـ NEC، تعد الحماية من زيادة التيار في المنزل بأكمله إلزامية للخدمات السكنية الجديدة وترقيات الخدمة. إن دمج نظام مراقبة الجهد الزائد أو المنخفض إلى جانب الحماية المطلوبة من زيادة التيار يضمن حماية شاملة للنظام.
2. مختبرات أندررايترز (UL) 1449 القياسية: تعتبر هذه الشهادة ضرورية لأي جهاز يوفر منع زيادة الجهد العابر. تأكد من أن أي جهاز مُخصص كواقي للجهد يحمل أيضًا قائمة UL 1449 لضمان أن مكونات منع الاندفاع الداخلي يمكنها تحمل طفرات الجهد المتطرفة والعابرة بأمان.
3. اليو ال 508 (معدات التحكم الصناعية): يجب أن تفي مرحلات فصل الجهد التلقائي المثبتة على اللوحة بمعايير UL 508، مما يؤكد أن جهات اتصال التبديل الداخلية يمكنها التعامل بأمان مع الأحمال الحثية والمقاومة ذات السعة العالية دون تأليب أو لحام سابق لأوانه.

يضمن اختيار المعدات المعتمدة من قبل مختبرات الاختبار المستقلة أن المكونات الكهربائية داخل الحامي مصنوعة باستخدام اللدائن الحرارية المقاومة للهب ويتم تصنيفها لتتحمل تيار العطل المحتمل للنظام الكهربائي. في المنشآت التجارية، يمكن أن يؤدي استخدام أدوات حماية غير معتمدة إلى انتهاك سياسات التأمين ويؤدي إلى مشكلات الامتثال لإدارة السلامة والصحة المهنية (OSHA) أثناء عمليات تدقيق السلامة الكهربائية الروتينية.

المراجع

1. المعهد الوطني الأمريكي للمعايير (ANSI) C84.1-2020: أنظمة ومعدات الطاقة الكهربائية - تقييمات الجهد (60 هرتز) .

2. الرابطة الوطنية للحماية من الحرائق (NFPA): NFPA 70: الكود الكهربائي الوطني (NEC) ، المادة 242 والمعايير السكنية المرتبطة بها.

3. مختبرات التأمين (UL): معيار UL 1449 لأجهزة الحماية من زيادة التيار و معيار UL 508 لمعدات التحكم الصناعية .

4. الكتاب الأزرق لمعهد مهندسي الكهرباء والإلكترونيات (IEEE) (Std 1015-2006): الممارسة الموصى بها من IEEE لتطبيق إلكترونيات الطاقة في أنظمة الطاقة الصناعية والتجارية .
